Рукоятка EVO BLUE
Рукоятка EVO BLUE - новая разработка компании "EMS", (Швейцария) .
Рукоятка EVO BLUE совместима со всеми аппаратами Swiss DolorСlast®.
В рукоятке EVO BLUE использована новая поршневая системы с улучшенной передачей энергии ударной волны. В EVO BLUE генерируется радиальная ударная волна с постоянным уровнем энергии на различных частотах, что гарантирует на одинаковой частоте более высокую плотность потока энергии новой рукоятки в сравнении с рукоятками RADIAL и других производителей оборудования (смотрите график зависимости плотности потока энергии от частоты для рукояток EVO BLUE и RADIAL).
EVO BLUE поставляется с ремкомплектом. Процедура обслуживания и замены поршневой системы рукоятки стала удобной, простой и быстрой, без необходимости обращения в сервисную службу и использования каких-либо дополнительных инструментов.
Рукоятка EVO BLUE оснащена счётчиком импульсов. Аксессуары - аппликаторы (10 мм, 15 мм, 15 мм тригго, 15 мм фокус, 36 мм).
Физические параметры EVO BLUE подтверждены техническими и клиническими испытаниями, позволившими расширить спектр показаний:
Максимальная плотность потока энергии (mJ/mm2): | 0,31 mJ/mm2 |
Диапазон плотностей потока энергии (mJ/mm2): | 0,01-0,31 mJ/mm2 |
Максимальная глубина проникновения (mm): | 35 mm |
Максимальное положительное давление (MPa): | 17,1 MPa |
Диапазон положительного давления (MPa): | 0-17,1 MPa |
Максимальное отрицательное давление (MPa): | -12 MPa |
Общая положительная энергия (mJ/импульс): | 8,6 mJ/импульс |
Непрерывный режим работы на частотах (Hz): | 1-20 Hz |
Рабочее давление (bar): | 1,5-4,0 bar |
Вес (kg): | 0, 895 kg |
Размер (mm): | 113 х 250 х 51 mm |
Рукоятка EVO BLUE равной энергией обрабатывает в 6 раз большую площадь новым 36 мм аппликатором и давлением 4 бара в сравнении с 15 мм аппликатором и давлением 2 бара.

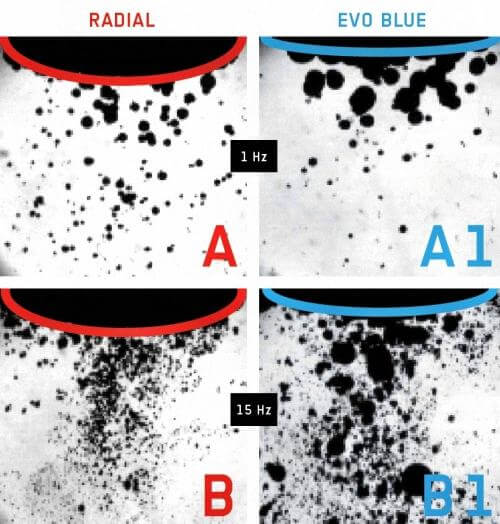

Высокоскоростная фотосъёмка кавитационных пузырьков в фазу отрицательного давления ударной волны доказывает выраженность эффекта кавитации при работе рукояткой EVO BLUE на частоте 15 Гц в сравнении с рукояткой RADIAL, что позволяет гораздо быстрее с успехом лечить пациентов.

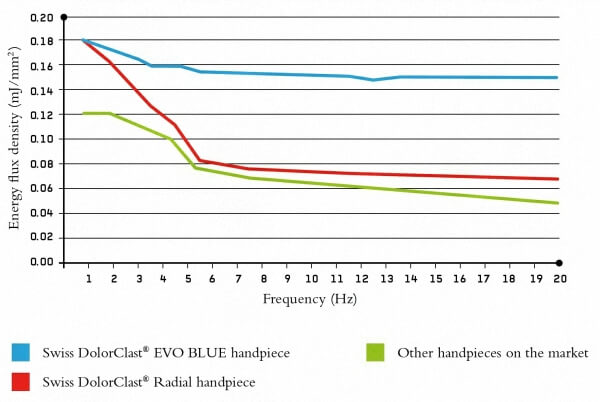

График.
Зависимость плотности потока энергии от частоты для рукояток RADIAL и EVO BLUE
(для 15 мм апликатора, 4 бар).
